Почему искажаются изображения в СВН

У искажений изображений в системах видеонаблюдения, как правило есть одна из следующих причин либо их произвольная комбинация:

• заземления
• некачественное электропитание
• отсутствие экранирования

Заземление

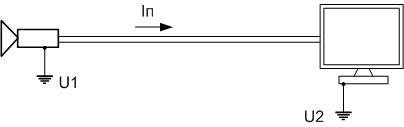

Поскольку источник и приемник видеосигнала могут быть разнесены на большое расстояние, они с большой вероятностью будут заземлены на разных контурах заземления. Между этими контурами, как правило,  всегда  имеется разность потенциалов, которая будет причиной появления «блуждающих» токов в линии связи системы видеонаблюдения. В результате сложения «блуждающих» токов с видеосигналом на изображении возникнут искажения в виде тёмных движущихся теней либо изменения геометрические размеров наблюдаемых объектов.

Как избавиться:

• Применение видеокамер, позволяющих изолировать корпус непосредственно камеры от заземлённого гермокожуха.
• Если камера запитывается от локального БП, наводки могут попасть через него. Поэтому рекомендуется использовать гальваническую развязку при  передаче видеосигнала от такой видеокамеры.

Электропитание

Использование персональных компьютеров (ПК)  в качестве приемника видеосигнала может сыграть злую шутку с разработчиком или инсталлятором системы видеонаблюдения. Дело в том, что сам ПК является источником помех с широким спектром ввиду  особенностей конструкции и характеристики его импульсного блока питания. В этом легко убедиться заменив ПК на профессиональный автономный регистратор.

Как избавиться:

Если система построенная на ПК имеет наводки по цепям электропитания ПК, проблему можно устранить с помощью гальванической развязки между ПК и линиями передачи видеосигнала.

Отсутствие экранирования

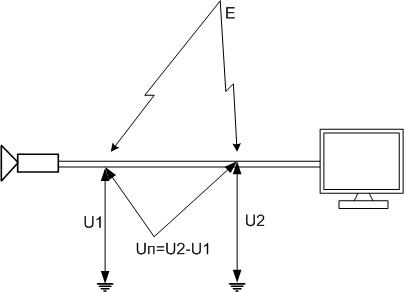

На промышленных объектах имеется множество источников электромагнитных помех. Длинные  кабельные линий связи систем видеонаблюдения являются гигантской широкополосной антенной, принимающей электромагнитное излучения от источников помех, в том числе и в частотном диапазоне видеосигнала.

Как избавиться:

• Cимметричные линии связи на основе экранированной витой пары значительно меньше подвержены таким помехам. Кроме того, в таких случаях желательно использование специальных приёмников и передатчиков видеосигнала.
•  Универсальное средство как на симметричных, так и на несимметричных линиях- специализированные широкополосные фильтры. Они «вырезают» синфазные помехи из видеосигнала, практически не нарушая при этом качества самого видеосигнала. Такие фильтр включается в разрыв любой двухпроводной линии связи.
